מיגון אש לבטון ומנהרות: עמידות אופטימלית בפני שריפות הידרוקרבון ו-RWS

מבני בטון נתפסים בעיני רבים כחסינים בפני אש. בפועל, חשיפה לשריפת הידרוקרבון במנהרה סגורה מסוגלת לגרום לקריסה מבנית מלאה תוך פחות מחצי שעה. מיגון אש לבטון ומנהרות — עמידות אופטימלית בפני שריפות הידרוקרבון ו-RWS — אינו מותרות הנדסית אלא דרישת בסיס לכל פרויקט תשתית תת-קרקעי. מאמר זה סוקר את המנגנונים הפיזיקליים שמאחורי הרס בטון בחום קיצוני, את מסגרות התקינה הבינלאומית הרלוונטיות, ואת הפתרונות הפסיביים העומדים בפני מהנדסים ומתכננים.

מהן שריפות הידרוקרבון וכיצד הן משפיעות על מבני בטון ומנהרות?

שריפת הידרוקרבון מוגדרת כשריפה הנגרמת מבעירת נוזלים דליקים — דלק, שמן, גז ממושקע וכימיקלים תעשייתיים. בניגוד לשריפה רגילה של חומרים כבדים, שריפה זו מגיעה לטמפרטורות של מעל 1,000 מעלות צלזיוס תוך דקות ספורות בלבד. כאשר אירוע כזה מתרחש בתוך מנהרה, האנרגיה התרמית אינה מתפזרת לסביבה — היא כלואה בחלל הסגור ומעיבה את עצמה על קירות הבטון בקצב הרסני.

הסיכונים המבניים הנובעים מעומס חום קיצוני

הפרשי טמפרטורה חדים בין פני השטח של אלמנט בטון לבין ליבתו יוצרים מאמצים תרמיים פנימיים שהחומר אינו מסוגל לאזן. העיוות המתפתח כלפי פנים מוביל לסדיקה ולאי-יציבות של קטעי הקימור. במקביל, גם הפלדה שבתוך הבטון המזוין מאבדת מכושר הנשיאה המכני שלה — תהליך שמסתיים לעיתים בכישלון מבני ללא כל סימן אזהרה מוקדם.

מהי עקומת RWS ומדוע היא מהווה את התקן המוביל לתכנון מנהרות?

עקומת RWS (Rijkswaterstaat) פותחה בהולנד בעקבות שורת אסונות במנהרות תחבורה. היא מדמה תרחיש של שריפת דלק מסיבית שבו הטמפרטורה מגיעה לשיא של 1,350 מעלות צלזיוס ונשמרת למשך 120 עד 180 דקות ברציפות. מדריך מנהרות הכביש הבינלאומי של ארגון PIARC מציג את עקומת RWS כנקודת ייחוס מרכזית לבחינת עמידות מבנית של מנהרות בתרחישי קיצון.

ההבדלים בין עקומות אש סטנדרטיות (ISO) לעקומת RWS

עקומת ISO 834, המשמשת לבדיקת רכיבים בבנייני מגורים ומשרדים, עולה באופן מתון יחסית ומגיעה לכ-1,000 מעלות צלזיוס לאחר שעה. עקומת RWS, לעומת זאת, מציגה עלייה חדה הרבה יותר בחמש הדקות הראשונות. חומר הגנה שעמד בהצלחה בבדיקת ISO עלול להיכשל לחלוטין בתוך דקות בודדות תחת עקומת RWS. מדובר בפער מהותי שמתכננים נדרשים להכיר לפני בחירת פתרון מיגון.

מהי תופעת התבקעות הבטון (ספולינג) בזמן שריפה?

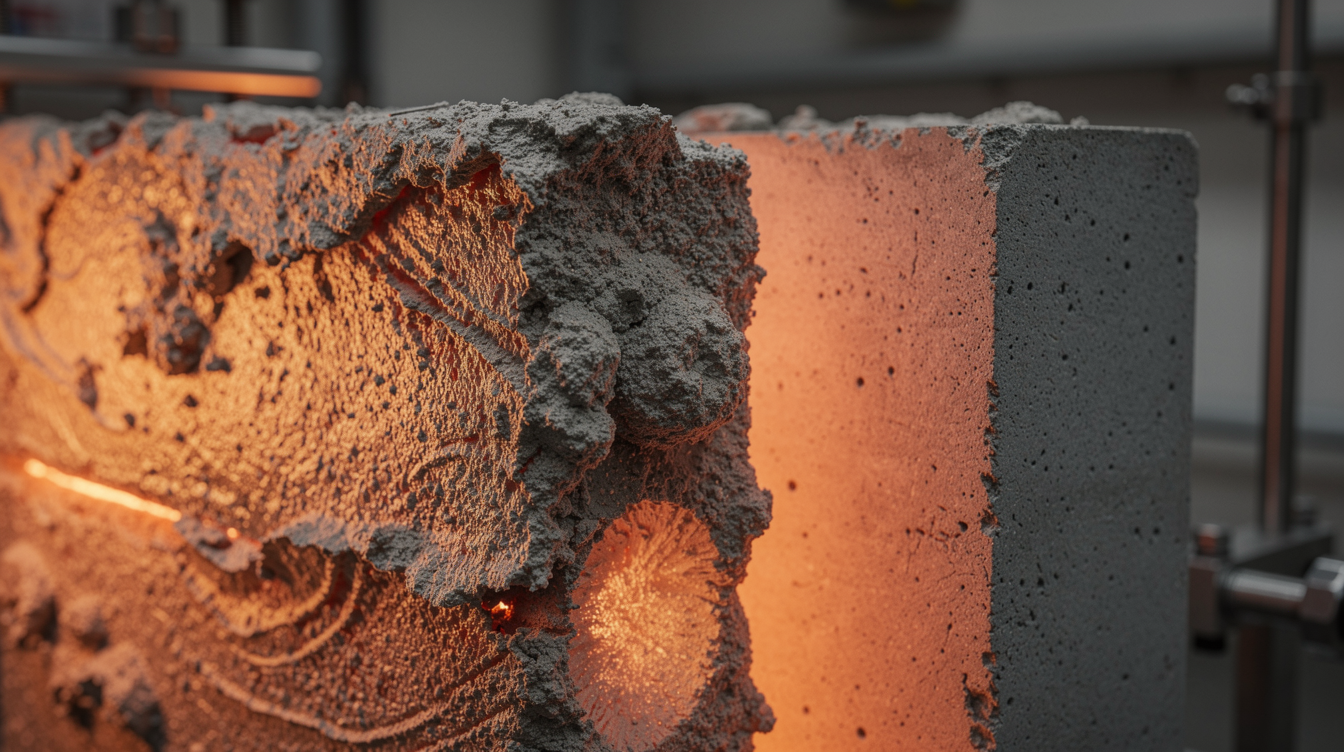

ספולינג (Spalling) הוא תהליך שבו חלקים מבטון מתפרקים ומתפוצצים כלפי חוץ בחשיפה לחום גבוה. הגורם הישיר הוא לחץ אדים הנוצר בתוך נקבוביות הבטון: לחות הכלואה בתוך החומר הופכת לקיטור מהיר ואינה מוצאת פתח להשתחרר — הלחץ הבנוי קורע את הבטון מבפנים. הבנת תגובת חומרים במנהרות תחת עומס תרמי מדגישה כי הסכנה גדולה במיוחד בבטון בעל צפיפות גבוהה.

מדוע בטון מזוין רגיל אינו מספק הגנה עצמית מספקת?

כאשר תופעת הספולינג מתרחשת, שכבת הבטון המגנה על מוטות הזיון מתפוצצת ומשאירה את הפלדה חשופה ישירות לאש. פלדה שמגיעה לטמפרטורות העולות על 500 מעלות צלזיוס מאבדת חלק ניכר מאלסטיותה וחוזקה. התוצאה היא ירידה מהירה ביכולת הנשיאה, ולפעמים קריסה פתאומית ללא כל שקיעה הדרגתית שניתן לזהות מבעוד מועד.

כיצד לתכנן מבני בטון עמידים לאש לפי התקינה וההנדסה הבינלאומית?

תקן Eurocode 2 לתכן מבני בטון קובע עקרונות ברורים לתכנון תחת תרחישי אש. אחד הפרמטרים המרכזיים הוא עובי כיסוי הבטון על גבי מוטות הזיון — בתרחיש של שריפת הידרוקרבון נדרש כיסוי מינימלי של 70 מ"מ לפחות כדי לאחר את קצב חדירת החום, בניגוד לכיסוי של 25 עד 40 מ"מ המקובל בבנייה רגילה.

הגדרת מטרות התכנון המבני במצבי חירום במנהרה

שני יעדים הנדסיים עומדים במרכז התכנון: האחד — שמירה על שלמות הקונסטרוקציה לפרק זמן שיאפשר לנהגים ולנוסעים לפנות את המנהרה בבטחה. השני — שמירת יציבות המבנה כך שצוותי כיבוי והצלה יוכלו לפעול בפנים ללא חשש לקריסה. שני היעדים יחד מגדירים את אורך עמידות האש הנדרש ואת סוג פתרון המיגון המתאים.

השוואה בין שיטות מיגון אש פסיבי למנהרות ולבטון

לאחר בחינת הסיכונים ההנדסיים, מהנדסים ומתכננים יכולים לבחור בין מספר משפחות של פתרונות פסיביים. הטבלה הבאה מציגה השוואה תמציתית בין השיטות העיקריות.

לוחות חסיני אש לבטון ומנהרות

לוחות על בסיס סיליקט-סידן או צמנט-סיליקט מציעים עמידות מכנית גבוהה ומניעת ספיגת לחות. הם מותקנים ישירות על תקרת המנהרה בעזרת מרכיבי עיגון ייעודיים ומספקים בידוד תרמי עקבי לאורך כל גבול המבנה. ההתקנה מדויקת ומהירה יחסית בשטחים ישרים, וניתנת לאימות חזותי מלא לאחר ביצוע.

תערובות טיח וצמנט מותז לעמידות באש

טיח צמנטי קל-משקל, המועשר בסיבים ובמינרלים מיוחדים, מותז ישירות על פני הבטון בשכבות עוקבות. השיטה מתאימה במיוחד למנהרות עם קימורים מורכבים שלוחות קשיחים מתקשים לכסות אותם באופן מלא ורציף. הטיח יוצר קשר אדהסיבי ישיר עם המצע ומאפשר כיסוי גם של פרטי הצטלבות בין גובה לתקרה.

ציפויים וצבעים תופחים (אינטומסנטיים)

ציפויים אינטומסנטיים עובדים על עיקרון ההתרחבות: בחשיפה לחום הם מגיבים כימית ומייצרים שכבת קצף פחמני מבודדת שמאטה את מעבר החום אל גוף הבטון או הפלדה שמתחת. עובי הסרט הדק שמצויר על גבי המשטח מוגבל, ולכן הגנה זו אינה מספקת לבדה לתרחישי RWS ממושכים — אך יכולה לשמש כשכבת הגנה משלימה או ראשית בפרויקטים בסיכון נמוך יותר.

אילו שיקולים הנדסיים חיוניים לבחירת פתרון מיגון אש לבטון ומנהרות?

סביבת המנהרה מציבה אתגרים ייחודיים שאינם קיימים בבנייה עילית. מערכות אוורור מאולץ יוצרות זרמי אוויר חזקים שמעמיסים מכנית על ציפויים ולוחות. פיח ולחות עולה מכלי רכב שוחקים בהדרגה את שכבות המיגון לאורך שנות השירות. לכן, כושר עמידות פיזית של מערכת המיגון אל מול תנאי הסביבה — לא רק ביצועיה בבדיקת אש — הוא פרמטר בחירה שלא ניתן להתעלם ממנו.

שיקול נוסף הוא מחזורי לחות: מנהרות חשופות לרטיבות קבועה ולהצטברות עיבוי, ומערכת המיגון נדרשת לשמור על תכונות בידוד האש גם לאחר שנים של חשיפה לתנאים אלה. בחירת מוצר על פי אישורי מעבדה המתייחסים לעקומת האש הספציפית שנקבעה בפרויקט — RWS, HC או עקומה אחרת — היא דרישה שאינה ניתנת לוויתור בהכרזת כשירות הנדסית.
