טיימרים תעשייתיים ושעונים דיגיטליים: מדריך מקיף לאנשי מקצוע ותחזוקה

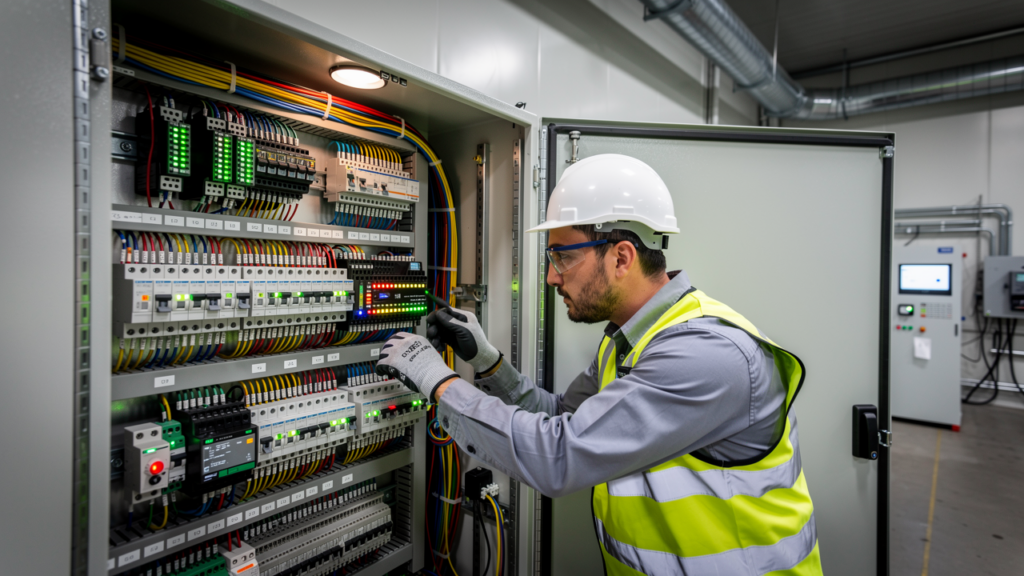

טיימרים תעשייתיים ושעונים דיגיטליים: מדריך מקיף לאנשי מקצוע ותחזוקה עוסק ברכיבי תזמון המותקנים בלוח פיקוד ובארון חשמל של מתקנים תעשייתיים. טיימרים תעשייתיים משמשים לביצוע פעולה לוגית בהתאם לפרק זמן מוגדר, בעוד שעונים דיגיטליים תעשייתיים משמשים בעיקר להצגת זמן תפעולי או לסנכרון בין תחנות עבודה שונות ברצפת הייצור. ההבחנה בין שני סוגי הרכיבים חשובה עבור מתכנני לוחות חשמל ואנשי אחזקה, מאחר שכל טעות בבחירה עלולה לגרום לתקלה תפעולית או לאי-דיוק בתיעוד.

טיימרים תעשייתיים ושעונים דיגיטליים: הגדרות בסיס במערכות בקרה

ההבדל המהותי בין טיימר תעשייתי לבין שעון דיגיטלי תעשייתי

טיימר תעשייתי מיועד לביצוע פעולה אקטיבית: הוא מקבל אות כניסה, ולאחר פרק זמן מוגדר מפעיל או מנתק פלט ממסר המחובר לרכיב אחר בלוח הפיקוד. לעומת זאת, שעון דיגיטלי תעשייתי אינו מפעיל דבר באופן ישיר, אלא מציג זמן נוכחי או משמש לסנכרון בין מערכות שונות באותו מתקן. שני הרכיבים מותקנים לרוב באותו ארון חשמל, אך תפקידם התפעולי שונה לחלוטין.

הטבלה הבאה מרכזת את ההבדלים העיקריים בין שני סוגי הרכיבים, מבחינת מטרה, קלט, פלט ותחזוקה.

הפונקציות המרכזיות של ממסר טיימר תעשייתי

ממסר טיימר הוא הרכיב הנפוץ ביותר בלוחות פיקוד לצורך שליטה בזמן פעולה. מרבית הדגמים בשוק מציעים מספר צורות עבודה קבועות, וכל אחת מתאימה ליישום שונה. מקור טכני מקיף לתפקוד ממסרי זמן תעשייתיים ניתן למצוא במדריך יצרן המפרט את מנגנוני ההפעלה של ממסרי השהיה מבוססי מגע יבש.

סוגי פעולה נפוצים בממסרי זמן

בפונקציית השהיה בהפעלה, היציאה מופעלת רק לאחר שחלף פרק זמן מוגדר מרגע קבלת אות הכניסה. פונקציה זו מיושמת למניעת עומס התחלתי, להזרמת דלק או אוויר לפני הדלקה, ולהשהיית הפעלת מנועים בזה אחר זה.

בפונקציית השהיה בכיבוי, היציאה נותרת פעילה למשך זמן מוגדר גם לאחר שאות הכניסה הפסיק. שימוש נפוץ הוא המשך פעולת אוורור למניעת הצטברות חום, פירוק לחצים הדרגתי, וסגירה מבוקרת של מערכות.

טיימר מחזורי פועל במחזוריות רציפה, עם זמני הפעלה וכיבוי נפרדים המוגדרים מראש. פונקציה זו מיושמת במערכות שימון מרכזיות, בערבוב כימיקלים ובהפעלת משאבות באופן סירוגין.

בחירת טיימר תעשייתי ושעון פאנל מתאימים לפרויקט

השוואה בין טיימר דיגיטלי לטיימר אנלוגי

טיימר דיגיטלי תעשייתי מציע חזרתיות גבוהה, תצוגה מדויקת של ערך הזמן שהוגדר, ולעיתים אף הגנת סיסמה על ההגדרות. טיימר אנלוגי תעשייתי, לעומת זאת, מאפשר כיוון מהיר בשטח באמצעות בורג או כפתור, ופשטות תפעולית שאינה דורשת תפריטים או תכנות.

בבחירת רכיב הזמן יש לבדוק התאמה בין מתח ההזנה בפועל, בין AC ל-DC, לבין דרישות היציאה. עומס השראתי של סליל קונטקטור מחייב לעיתים ממסר ביניים או דגם המותאם לעומסים אינדוקטיביים, ובמערכות מבוססות PLC ניתן לעיתים לחבר את הטיימר ישירות לכניסה דיגיטלית ולוותר על רכיב חיצוני.

בבחירת פתרון זמן מומלץ לבחון תחילה האם הצורך הוא שליטה בפעולה או הצגת זמן אחידה. אם מדובר בשליטה, נבחרת פונקציית ההשהיה המתאימה. אם מדובר בתצוגה, נבחר שעון פאנל עצמאי או שעון מסונכרן רשת, ובשני המקרים נבדקים מתחי ההזנה ותנאי הסביבה כגון טמפרטורה, אבק והפרעות אלקטרומגנטיות.

מהו שעון NTP ולמה סנכרון זמן קריטי במפעלים?

שעון NTP מבוסס על פרוטוקול סנכרון זמן ברשת, המאפשר אחידות חותמת זמן בין מחלקות, קווי ייצור וחדרי בקרה. המפרט הרשמי של הפרוטוקול מתואר בתקן NTPv4, הכולל את אלגוריתמי הסנכרון ומבנה ההודעות בין שרתי הזמן ללקוחות. גוף ממשלתי נוסף המפרט את עקרונות שירותי הזמן ברשת הוא שירות הזמן של מכון התקנים האמריקאי.

חוסר אחידות בין שעוני מחלקות שונות עלול לגרום לבלבול בתיעוד תקלות, בניהול משמרות ובבקרת תהליכים מבוססי זמן. שעון מסונכרן למפעל פותר בעיה זו על ידי עדכון תקופתי מול מקור זמן חיצוני או פנימי מהימן.

תפקידו של רכיב RTC במערכות בקרה

רכיב RTC, שעון זמן אמת בעל סוללת גיבוי, שומר על תאריך ושעה מדויקים גם בעת הפסקת חשמל כוללת. רכיב זה מותקן בתוך בקרים ובממשקי אנוש-מכונה, ומבטיח שגם לאחר כיבוי ממושך, חותמת הזמן תישאר עקבית מיד עם חזרת המתח.

תקלות נפוצות בטיימרים תעשייתיים ושיטות אבחון

אחת הבעיות השכיחות באבחון תקלות טיימר נובעת מבלבול בין טריגר רגעי, פולס קצר, לבין אות כניסה רציף. כאשר הטיימר מוגדר להגיב לפולס בלבד, הוא עלול שלא לשמור מצב לאורך זמן, מה שנראה בשטח כתקלה אף שההגדרה עצמה שגויה.

בעיות נוספות נובעות מהידוקי חיווט רופפים, מנפילות מתח זמניות תחת עומס, ומהפרעות אלקטרומגנטיות הנוצרות בקרבת מנועים גדולים. בדיקת מתח בזמן עבודה בפועל, ולא רק במצב סרק, מסייעת לאתר את מקור התקלה, והתקנת מסנני רעש מפחיתה קפיצות מתח החוזרות על עצמן.

למידע נוסף אודות ציוד חשמל, רכיבי פיקוד ופתרונות בקרה תעשייתיים, ניתן לבקר באתר: www.galoz.co.il.

תחזוקה מונעת ומפרט רכש נכון לטיימרים תעשייתיים

תחזוקה מונעת מתחילה בתיעוד פרמטרים סדור. יצירת דף הגדרות לכל ארון חשמל, סימון פיזי של ערכי הכיוון, והגדרת סיסמאות בדגמים דיגיטליים, מצמצמים שינויים לא מורשים ומקצרים זמן איתור תקלה במשמרת הבאה. סטנדרטיזציה בין לוחות דומים מקלה על צוותי תחזוקה במפעלים בעלי מספר קווי ייצור.

מפרט רכש תעשייתי תקין כולל התייחסות לטווח הזמנים הנדרש, סוג היציאה הנדרש (ממסר או טרנזיסטור), מתח ההזנה בפועל, עמידות בתנאי סביבה כגון טמפרטורה ולחות, והתאמה למסילת DIN הסטנדרטית. בדיקה מוקדמת של קריטריונים אלה מונעת החלפות תכופות ואי-התאמות בשטח.
